管式油位計安裝使用說明書

1、概述

    本系列產品主要適用于油浸式全密封變壓器，安裝在變壓器油箱蓋上部，顯示油箱內的油位。油位計上部的視窗中出現藍色標示時為油位正常，油位在箱蓋以上；出現紅色標示時為油標異常，油位在箱蓋以下，需適當補油。本產品上部M40×1.5螺紋可作注油邊管、壓力釋放閥、抽真空等接口。

2、結構及特點

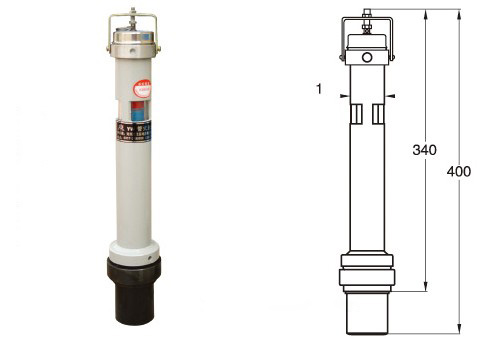

    管式油位計由無縫鋼管、浮標指示裝置、視窗及上蓋或壓力閥組成；視窗采用厚壁玻璃管內置結構。可顯示箱蓋下部30mm之內的具體油位，油位顯示真實、準確、無假油位現象。油位顯示位置可根據用戶要求設定，只需用戶在訂貨時提出即可。無特殊要求的產品油位顯示位置設定在箱蓋以上為正常，既當油位在箱蓋以上時，浮標顯示全部為藍色，表示油位正常；視窗采用內嵌式結構，外廓尺寸同管徑相同，有效防止意外磕碰損壞，視窗360℃度視角，本品通過M52×2螺紋連接用O型圈密封，確保密封圈的合理壓縮量，有效防止紫外線照射，使膠圈壽命更長，安全可靠，無滲漏，出廠前作200KPa壓力試漏檢驗。外表面靜電噴塑，符合三防要求。

3、安裝使用及維護

    油位計安裝在變壓器油箱箱蓋上部的位置。油箱制造時將我公司隨產品提供的法蘭座按圖示焊于箱蓋開口處（采用內焊縫，箱蓋開孔尺寸?60mm），焊口牢固不得有滲漏，選好視窗方向，用螺栓將油位計與安裝法蘭聯結牢固即可（注：密封圈不得有劃傷，最好在外表面涂少許潤滑油）。
少量注油時，可在油位計頂部端口注油。旋開油位計頂部的上蓋或壓力釋放閥，緩慢注油直至油面高于變壓器箱蓋，此時，視窗中的浮標應全部為藍色，表示油位正常。
可利用設備檢修機會對油位計進行檢修，檢查油位計視窗玻璃是否有破損或污漬，及時更換清理。若用其它輔助功能時，可旋下油位計上部封蓋，利用M40×1.5螺紋相應連接不可將其它異物直接插入上部以免損壞浮標等零件。
